增益10.5 dBi ,频率 1 GHz – 18 GHz 宽带双脊喇叭天线

宽带双脊喇叭天线

增益10.5 dBi ,频率 1 GHz – 18 GHz 宽带双脊喇叭天线

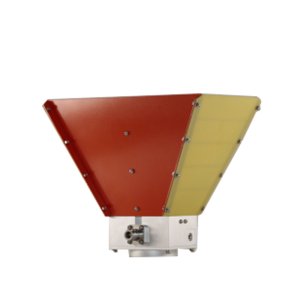

OBH-10180

OBH-10180双脊喇叭天线的工作带宽从1GHz到18GHz。天线支持线性极化波形。该天线适用于无线和电信通信天线的测试。高增益和低电压驻波比允许测量微弱信号和产生高场强，而不会产生任何明显的回波损耗。

OBH-10180根据ANSI C63.5-2006进行单独校准，使天线成为EMC/RF测量的理想选择。OBH-10180的辐射图在整个频率范围内只包含一个主瓣，没有任何其他副瓣。

 天线重量在3.0kg以内，结构坚固。

指标

数值

最小频率(GHz)

1

最大频率(GHz)

18

增益(dBi)

10.5

驻波

2

极化方式

线极化

交叉隔离度 (dB)

50

阻抗 (Ω)

50

特点

高偏振纯度的线偏振

频率从1GHz到18GHz

均匀增益，高功率处理能力

低回波损耗/驻波比

应用

FCC, MIL-STD, VDE and TEMPEST 测试

传输和接收应用

系统设置
