增益15 dBi , 频率1 GHz – 2 GHz, 多倍频程标准喇叭天线 OBH-1020-15

大洋微波多倍频程喇叭天线/宽带双脊喇叭天线OBH-1020-15是一种宽带天线，可在1 GHz – 2 GHz的频率范围内提供出色的性能。输入处理能力高增益15 dBi，低驻波比，交叉极化隔离50 dBi和高达10W，这种喇叭天线一个优秀的通讯器材。

大洋微波多倍频程喇叭天线/宽带双脊喇叭天线在其标称频率范围内提供非常低的驻波和非常宽的带宽。增益随频率的增加有助于补偿电缆损耗。大洋微波多倍频程喇叭天线的阻抗为50。天线支持线性极化波形。

加入询价列表
SKU: OBH-1020-15 Categories: , ,
Description

SPEC

多倍频程标准喇叭天线/宽带喇叭天线

增益15 dBi , 频率1 GHz – 2 GHz, 多倍频程标准喇叭天线

OBH-1020-15

大洋微波多倍频程喇叭天线OBH-1020-15是一种宽带天线，可在1 GHz – 2 GHz的频率范围内提供出色的性能。输入处理能力高增益15 dBi，低驻波比，交叉极化隔离50 dB和高达10W，这种喇叭天线一个优秀的通讯器材。

大洋微波多倍频程喇叭天线在其标称频率范围内提供非常低的驻波和非常宽的带宽。增益随频率的增加有助于补偿电缆损耗。大洋微波多倍频程喇叭天线的阻抗为50。天线支持线性极化波形。

指标

数值

最小频率(GHz)

1

最大频率(GHz)

2

增益(dBi)

15

驻波

2

极化方式

线极化

交叉隔离度 (dB)

50

阻抗 (Ω)

50

特点

线性极化高增益、低驻波

精确校对

高偏振纯度的线偏振

应用

电磁干扰检测、定向、检测

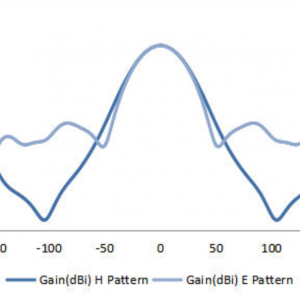

天线增益和方向图测量

通信系统

Outline

Additional information
Min. Frequency (GHz)

Max. Frequency (GHz)

2
Gain (dBi)

VSWR (Max.)

Cross Polar Isolation (dB)

Polarization

Impedance (Ω)

产品展示
PDF
