频率 2 GHz – 6 GHz 平面螺旋天线 OBS-2060

OBS-2060是一种紧凑、中等增益、中等驻波、圆极化的平面螺旋天线 ，设计用于在 2 GHz – 6 GHz 的频带内发射和接收装置。大洋微波平面螺旋天线具有出色的阻抗匹配和辐射方向图。 它能够接收线偏振信号和圆偏振信号。线性增益比圆形增益低3dBi。

大洋微波平面螺旋天线具有低剖面、平面孔径、无相位中心偏移、整个频带的波束宽度接近恒定、辐射带宽正常对称、携带极其灵活和重量轻的优点。随着航海及太空时代的发展，大洋微波平面螺旋天线成为电子战、测向、遥测和监视系统以及嵌入式机载应用的非常好的天线选择。该天线可用作反射器天线的宽带馈电。

加入询价列表
SKU: OBS-2060 Categories: , , , , ,
Description

SPEC



平面螺旋天线 OBS-2060

2GHz to 6GHz

OBS-2060是一种紧凑、中等增益、中等驻波、圆极化的平面螺旋天线 ，设计用于在2GHz to 6GHz的频带内发射和接收装置。

大洋微波平面螺旋天线具有出色的阻抗匹配和辐射方向图。 它能够接收线偏振信号和圆偏振信号。

线性增益比圆形增益低3dBi。 大洋微波平面螺旋天线具有低剖面、平面孔径、无相位中心偏移、整个频带的波束宽度接近恒定、辐射带宽正常对称、携带极其灵活和重量轻的优点。

随着航海及太空时代的发展，大洋微波平面螺旋天线成为电子战、测向、遥测和监视系统以及嵌入式机载应用的非常好的天线选择。

该天线可用作反射器天线的宽带馈电。

天线最外面的尺寸是直径68毫米，高度50毫米。

 应用

卫星通信

个人移动通信

电子战、测向、遥测和监视系统

嵌入式机载应用

特征

携带非常方便 宽频带

轻量 小体积 简易包装

主瓣宽度 圆偏振，宽光束宽度

型号 OBS-2060
频率 2GHz-6GHz
标准3 dB增益 -3.2 Typ~3.8 Typ
驻波 2.5：1Max2.0:1
方向图 定向波束
3dB波束宽度 65°Min.,典型值
10dB波束宽度 120°,典型值
输入阻抗 标准50Ω
输入连接器 SMA-母头

Outline

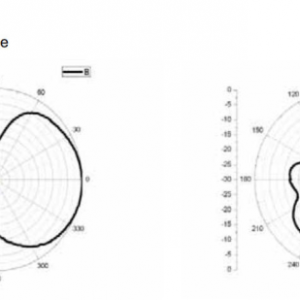

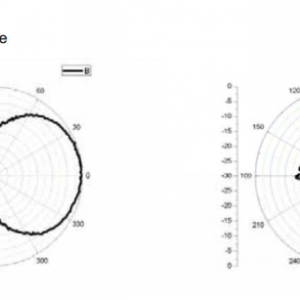

Plot

Additional information
Min. Frequency (GHz)

Max. Frequency (GHz)

6
Gain (dBi)

VSWR

2.5:1
Impedance (Ω)

Connection Type

Polarization

产品展示
PDF
