Cavity Band Pass OBP-1090-6
Click to enlarge
Cavity Band Pass OBP-1090-6
Previous product
Cavity Band Rejection Filter OBR-942-35
阻带频率0.925GHz-0.96GHz , 通带插入损耗为1.5dB,腔体带阻滤波器 OBR-942-35
Back to products
Next product
Cavity Band Pass OBP-152500-1500
通带带宽14.5GHz-16GHz，通带插入损耗≤1.5dB，腔体带通滤波器 OBP-152500-1500

通带带宽1.084GHz-1.096GHz，通带插入损耗为2.2dB，腔体带通滤波器 OBP-1090-6

大洋微波带通滤波器（大洋带通滤波器，简称：OBP）是一种允许特定频段的波通过而拒绝其他频段的滤波器。此大洋带通滤波器（OBP）的产品名称为OBP-1090-6，其中心频率（F0）为1.09GHz，其通带带宽为1.084-1.096GHz，其通带插入损耗为2.2dB，并且其通 频段VSWR为1.3。其阻带频率为1.080-1.1GHz和1.075-1.105GHz。 阻带抑制为40dB。

加入询价列表
SKU: OBP-1090-6 Categories: ,
Description

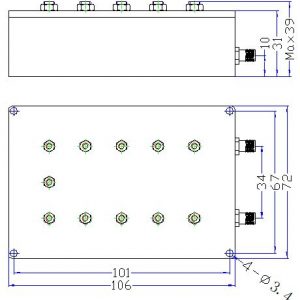

Outline

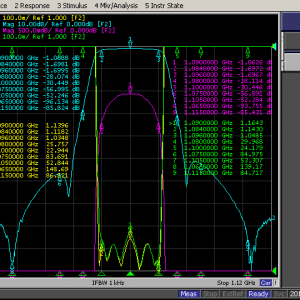

Plot

Additional information
产品展示
PDF
