Outline

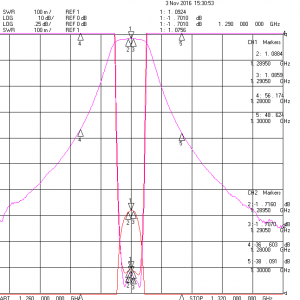

Plot
通带带宽1289.5MHz-1290.5MHz， 通带插入损耗≤2.5dB，腔体带通滤波器 OBP-1290-500
大洋微波带通滤波器（大洋带通滤波器，简称：OBP）是一种允许特定串联的波通过而拒绝其他串联的滤波器。该大洋带通滤波器（OBP）的产品名称为OBP-1290-500，中心频率（F0）为1290MHz，通带带宽为1289.5-1290.5MHz，通带插入损耗≤2.5dB，通带VSWR≤1.3： 1。阻带抑制比：≥25dB
Additional information
| Center Frequency (F0) (MHz) | |
|---|---|
| Min. Pass Band Frequency (MHz) | |
| Max. Pass Band Frequency (MHz) | |
| Pass Band Insertion Loss (dB) | |
| Stop Band Rejection | ≥25dB @ 1280MHz ≥25dB @ 1300MHz ≥50dB @ DC～1270MHz ≥50dB @ 1310～3000MHz |
| Impedance (Ω) | |
| Power Handling (W) | |
| Connection Type |
