Cavity Band Rejection Filter OBR-1842.5-75
Click to enlarge
Previous product
Low Pass Filter OLP-960
通带频率:DC～960MHz, 通带VSWR为≤1.5:1, 腔体低通滤波器 OLP-960
Back to products
Next product
Cavity Band Rejection Filter OBR-2410-20
阻带频率2400MHz-2420MHz，阻带衰减≥40dB ,大洋微波带阻滤波器 OBR-2410-20

阻带频率1805MHz-1880MHz，阻带衰减50dB，腔体带阻滤波器 OBR-1842.5-75

大洋微波带阻滤波器（海洋带阻滤波器，简称：OBR）是指可以通过大多数频率但将某些频率范围衰减到极低水平的滤波器，这与带通滤波器的概念相反。 其中，陷波滤波器是一种特殊的带阻滤波器，其阻带范围很小，Q因数也很高。

该大洋带阻滤波器（OBR）的产品名称为OBR-1842.5-75，其阻带频率为1805-1880MHz，阻带衰减为50dB，通带频率为DC-1780MHz和1905-5000MHz，并且通带插入损耗 是2.0dB。 其通带VSWR为1.5。

加入询价列表
SKU: OBR-1842.5-75 Categories: ,
Description

Outline

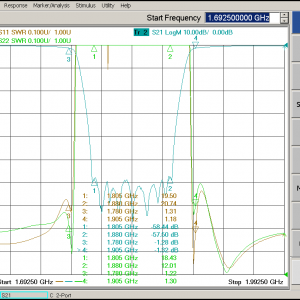

Plot

Additional information
Center Frequency (F0) (MHz)

Stop Band Min. Frequency (MHz)

Stop Band Max. Frequency (MHz)

Stop Band Attenuation (dB)

Band Min. Frequency (MHz) A

Band Max. Frequency (MHz) A

Band Min. Frequency (MHz) B

Band Max. Frequency (MHz) B

Pass Band Insertion Loss (dB)

Impedance (Ω)

Power Handling (W)

Connection Type

产品展示
PDF
