Outline

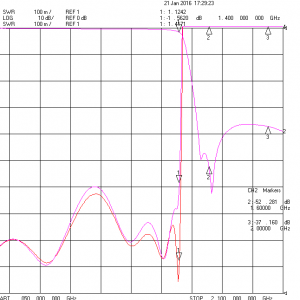

Plot
通带频率:DC-1.40GHz, 通带VSWR为≤1.6:1 , 腔体低通滤波器 OLP-1400
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-1400,其截止频率为1.60GHz,通带频率为:DC-1.40GHz,通带插损≤2.5dB,通带VSWR为≤1.6:1。其阻带频率为:1.60-2.0GHz,阻带衰减为:≥35dB.
Additional information
| Min. Pass Band Frequency (GHz) | |
|---|---|
| Max. Pass Band Frequency (GHz) | |
| Cut Off Frequency (GHz) | |
| Pass Band Insertion Loss (dB) | |
| Min. 1.0 dB Insertion Loss | |
| Max. 1.0 dB Insertion Loss | |
| Min. 1.5 dB Insertion Loss | |
| Max. 1.5 dB Insertion Loss | |
| Pass Band Return Loss (dB) | |
| Pass Band VSWR (Max.) | |
| Stop Band Attenuation (GHz) | |
| Impedance (Ω) | |
| Power Handling (W) | |
| Connection Type | |
| Surface Finish |
