圆锥喇叭天线 OCN-315-15 |
|
|
增益15dBi,频率26GHz-33GHz, WR-315 圆锥喇叭天线 OCN-315-15 |
|
|
OCN-315-15 |
|
|
大洋微波OCEANRF圆锥喇叭天线OCN-315-15型是一种K波段圆锥喇叭天线，工作频率从26GHz-33GHz。该天线提供15dBi的标准增益，典型的半功率波束宽度在E平面为30度，在H平面为36度。 圆锥喇叭天线还提供典型的旁瓣-16dB在E平面和-28dB在H平面。圆锥喇叭天线可以支持线性和圆形极化。该天线的输入是一个直径为0.315(英寸)/6.35mm的圆形波导管，带有UG-599/U-M法兰。 |
|
|
指标 |
数值 |
|
最小频率 (GHz) |
26 |
|
最大频率 (GHz) |
33 |
|
增益(dBi) |
15 |
|
3 dB波束宽度, E-面 (°) |
30 |
|
3 dB波束宽度, H-面 (°) |
36 |
|
旁瓣, E-面 (dB) |
16 |
|
旁瓣, H-面(dB) |
28 |
|
回波损耗(dB) |
23 |
|
波段 |
K 波段 |
|
驻波比 |
1.15:1 |
|
特点 |
|
|
圆形波导接口 |
|
|
精密加工和镀金 |
|
|
高回波损失 |
|
|
线偏振和圆偏振 |
|
|
应用 |
|
|
天线范围 |
|
Outline

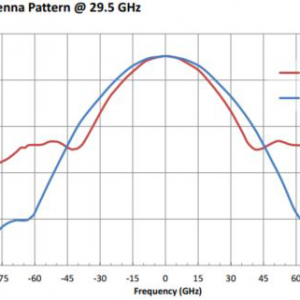

Plot
