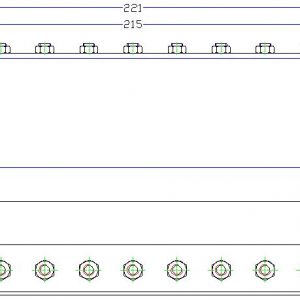

Outline

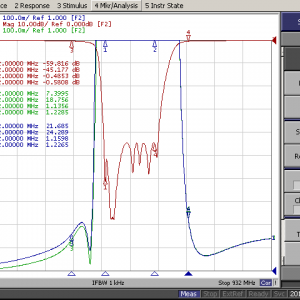

Plot
阻带频率0.832GHz-0.862GHz,通带插入损耗为2.0dB,腔体带阻滤波器 OBR-847-30
大洋微波带阻滤波器（大洋带阻滤波器，简称：OBR）是指可以通过大多数频率但将某些频率范围衰减到极低水平的滤波器，这与带通滤波器的概念相反。其中，陷波滤波器是一种特殊的带阻滤波器，其阻带范围很小，Q因数也很高。该大洋带阻滤波器（OBR）的产品名称为OBR-847-30，其阻带频率为0.832-0.862GHz，阻带衰减为40dB，通带频率为DC-0.812GHz＆0.882-2.4GHz，其通带插入损耗为2.0dB。其通带VSWR为1.5。
Additional information
| Center Frequency (F0) (MHz) | |
|---|---|
| Stop Band Min. Frequency (MHz) | |
| Stop Band Max. Frequency (MHz) | |
| Stop Band Attenuation (dB) | |
| Band Min. Frequency (MHz) A | |
| Band Max. Frequency (MHz) A | |
| Band Min. Frequency (MHz) B | |
| Band Max. Frequency (MHz) B | |
| Pass Band Insertion Loss (dB) | |
| Impedance (Ω) | |
| Power Handling (W) | |
| Connection Type |
Related products
通带频率:DC-1.40GHz, 通带VSWR为≤1.6:1 , 腔体低通滤波器 OLP-1400
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-1400,其截止频率为1.60GHz,通带频率为:DC-1.40GHz,通带插损≤2.5dB,通带VSWR为≤1.6:1。其阻带频率为:1.60-2.0GHz,阻带衰减为:≥35dB.
阻带频率1480.9MHz-1500.9MHz，阻带衰减为40dB，大洋微波带阻滤波器 OBR-1490.9-20
大洋微波带阻滤波器（大洋带阻滤波器，简称：OBR）是指可以通过大多数频率但将某些频率范围衰减到极低水平的滤波器，这与带通滤波器的概念相反。
其中，带阻滤波器是一种特殊的带阻滤波器，其阻带范围很小，Q因数也很高。该大洋带阻滤波器（OBR）的产品名称为OBR-490.9-20，其阻带频率为1480.9-1500.9MHz，阻带衰减为40dB，通带频率为DC-1452MHz和1560-3500MHz，通带插入损耗为 <1.0分贝 .
通带频率:DC-19.0GHz, 通带VSWR为≤1.6:1, 腔体低通滤波器 OLP-19000
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-19000,其截止频率为19.0GHz,通带频率为:DC-19.0GHz,通带插损≤1.0dB,通带VSWR为≤1.6:1。其阻带频率为:20.1-26GHz,阻带衰减为:≥50dB.
通带频率为:DC-2.0GHz, 通带VSWR为≤1.3:1 腔体低通滤波器 OLP-2000
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-2000,其截止频率为2.0GHz,通带频率为:DC-2.0GHz,通带插损≤1.0dB,通带VSWR为≤1.3:1。其阻带频率为:2.38-7.0GHz,阻带衰减为:≥60dB.
通带频率:DC-2.4GHz, 通带VSWR为≤1.5:1, 腔体低通滤波器 OLP-2300
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-2300,其截止频率为2.3GHz,通带频率为:DC-2.4GHz,通带插损≤1.2dB,通带VSWR为≤1.5:1。其阻带频率为:2.6-6.9GHz,阻带衰减为:≥50dB.
阻带频率1495-1510MHz，阻带衰减40dB，大洋微波带阻滤波器 OBR-1502.5-15
大洋微波带阻滤波器（海洋带阻滤波器，简称：OBR）是指可以通过大多数频率但将某些频率范围衰减到极低水平的滤波器，这与带通滤波器的概念相反。 其中，陷波滤波器是一种特殊的带阻滤波器，其阻带范围很小，Q因数也很高。
该大洋带阻滤波器（OBR）的产品名称为OBR-1502.5-15，其阻带频率为1495-1510MHz，阻带衰减为40dB，通带频率为DC-1260MHz和1560-3500MHz，通带插入损耗为 2.0分贝 其通带VSWR为1.5。
通带频率:DC-10GHz, 通带VSWR为≤1.4:1, 腔体低通滤波器 OLP-10000
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-10000,其截止频率为10GHz,通带频率为:DC-10GHz,通带插损≤1.0dB,通带VSWR为≤1.4:1。其阻带频率为:10.9-18.5GHz,阻带衰减为:≥30dB.
通带频率:DC-7.0GHz, 通带VSWR为≤1.6:1, 腔体低通滤波器OLP-7000
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-7000,其截止频率为7.0GHz,通带频率为:DC-7.0GHz,通带插损≤2.0dB,通带VSWR为≤1.6:1。其阻带频率为:7.8-15GHz,阻带衰减为:≥40dB.
