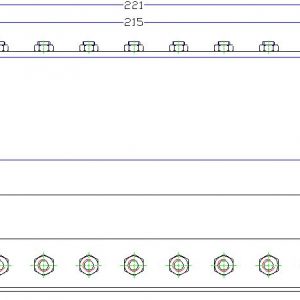

Outline

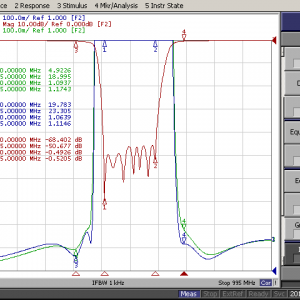

Plot
阻带频率0.88GHz-0.915GHz,插入损耗为2.0dB,腔体带阻滤波器 OBR-897-35
大洋微波带阻滤波器（大洋带阻滤波器，简称：OBR）是指可以通过大多数频率但将某些频率范围衰减到极低水平的滤波器，这与带通滤波器的概念相反。其中，陷波滤波器是一种特殊的带阻滤波器，其阻带范围很小，Q因数也很高。 该大洋带阻滤波器（OBR）的产品名称为OBR-897-35，其阻带频率为0.88-0.915GHz，阻带衰减为40dB，其通带频率为DC-0.86GHz＆0.935-24GHz，并且其通带 频带插入损耗为2.0dB。 其通带VSWR为1.5。
Additional information
| Center Frequency (F0) (MHz) | |
|---|---|
| Stop Band Min. Frequency (MHz) | |
| Stop Band Max. Frequency (MHz) | |
| Stop Band Attenuation (dB) | |
| Band Min. Frequency (MHz) A | |
| Band Max. Frequency (MHz) A | |
| Band Min. Frequency (MHz) B | |
| Band Max. Frequency (MHz) B | |
| Pass Band Insertion Loss (dB) | |
| Impedance (Ω) | |
| Power Handling (W) | |
| Connection Type |
Related products
通带频率:DC～DC-3.5GHz, 通带VSWR为≤1.3:1, 腔体低通滤波器 OLP-3500
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-3500,其截止频率为3.5GHz,通带频率为:DC-3.5GHz,通带插损≤1.0dB,通带VSWR为≤1.3:1。其阻带频率为:4.05-11.5GHz,阻带衰减为:≥60dB.
通带频率:DC-1.0GHz, 通带VSWR为≤1.3:1, 腔体低通滤波器 OLP-1000
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-1000,其截止频率为1.0GHz,通带频率为:DC-1.0GHz,通带插损≤1.0dB,通带VSWR为≤1.3:1。其阻带频率为:1.3-4.2GHz,阻带衰减为:≥70dB.
通带频率为:DC-2.0GHz, 通带VSWR为≤1.3:1 腔体低通滤波器 OLP-2000
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-2000,其截止频率为2.0GHz,通带频率为:DC-2.0GHz,通带插损≤1.0dB,通带VSWR为≤1.3:1。其阻带频率为:2.38-7.0GHz,阻带衰减为:≥60dB.
通带频率:9KHz-2.0GHz, 通带VSWR为1.5, 腔体低通滤波器 OLP-2000-B
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-2000-B,其截止频率为2.0GHz,通带频率为:9KHz-2.0GHz,通带插损≤1.5dB,通带回波为≥10dB。其阻带频率为:2.5-13GHz,阻带衰减为:≥50dB.
通带频率:DC-2.7GHz, 通带VSWR为≤1.5:1, 腔体低通滤波器 OLP-3000
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-3000,其截止频率为3.0GHz,通带频率为:DC-2.7GHz,通带VSWR为≤1.5:1。其阻带频率为:3.45-8.0GHz,阻带衰减为:≥45dB
阻带频率1710-1780MHz，阻带衰减≥40dB，大洋微波带阻滤波器 OBR-1745-70
大洋微波带阻滤波器（OceanBandstopFilters，简称：OBR）是指可以通过最高频率但将某些频率范围衰减到极低水平的滤波器，这与带通滤波器的概念相反。
该大洋带阻滤波器（OBR）的产品名称为OBR-1745-70，其阻带频率为1710-1780MHz，阻带衰减≥40dB，通带频率为DC-1680MHz＆1810-4000MHz，通带插入损耗≤1.5dB。 其PassBandVSW.Ris≤1.5：1.
通带频率为:DC-21GHz, 通带VSWR为≤1.6:1 腔体低通滤波器 OLP-21000
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-21000,其截止频率为21GHz,通带频率为:DC-21GHz,通带插损≤1.0dB,通带VSWR为≤1.6:1。其阻带频率为:22.2-27GHz,阻带衰减为:≥50dB.
通带频率:DC-4.5GHz, 通带VSWR为≤1.3:1, 腔体低通滤波器 OLP-4500-B
大洋微波低通滤波器（Ocean Low Pass Filter，简称：OLP）是一种允许截止频率以下的信号通过，但截止频率以上的信号无法通过的滤波器。
该大洋低通滤波器（OLP）的产品名称是OLP-4500-B,其截止频率为4.5GHz,通带频率为:DC-4.5GHz,通带插损≤1.0dB,通带VSWR为≤1.3:1。其阻带频率为:5.1-13.7GHz,阻带衰减为:≥60dB.
